做石材是不是經常遇到這樣的情況？
客 戶：“誒？你們這個石材怎么有裂紋了啊！是不是拿次品給我們呀？”
石材商：“沒有的親，由于您選擇的這種天然石材的物理特性，容易產生天然裂紋，我們安裝好了以后，并不會影響使用噢！”
先來看下真正的裂紋和石材的紋理，這個是有區別的，睜大眼睛仔細看

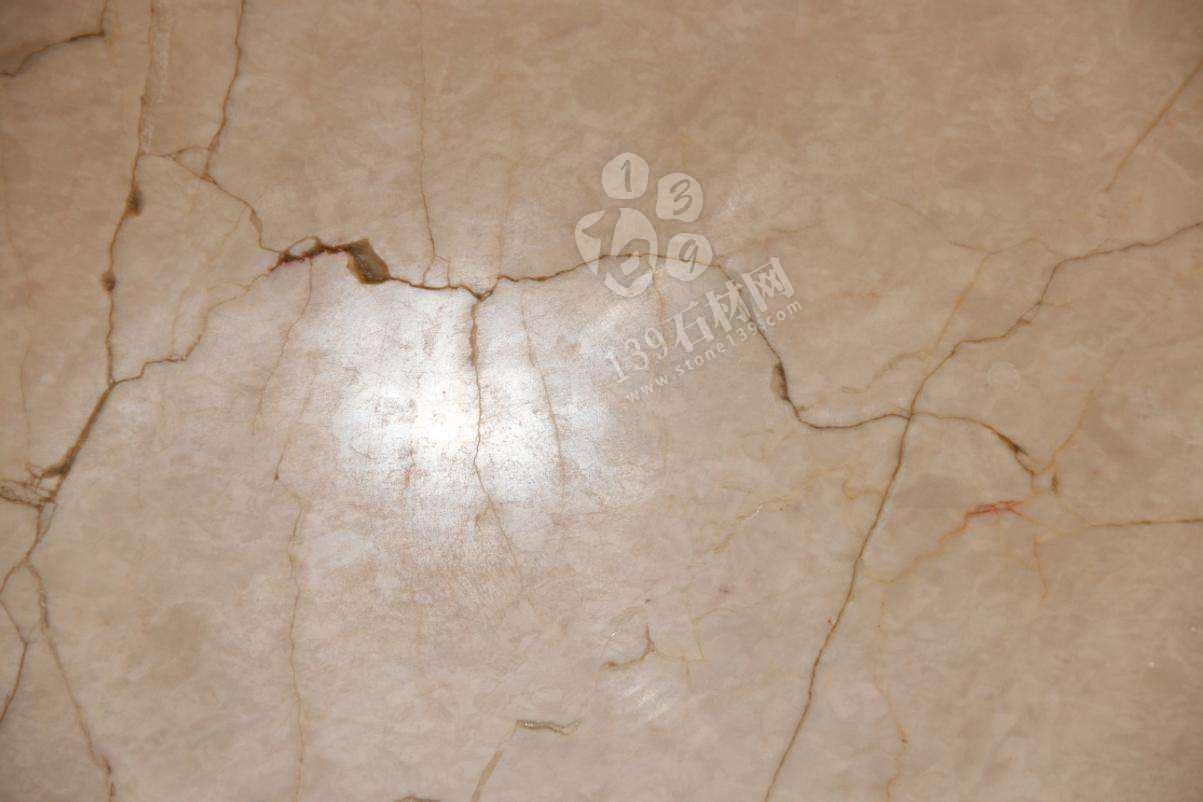

裂紋石材

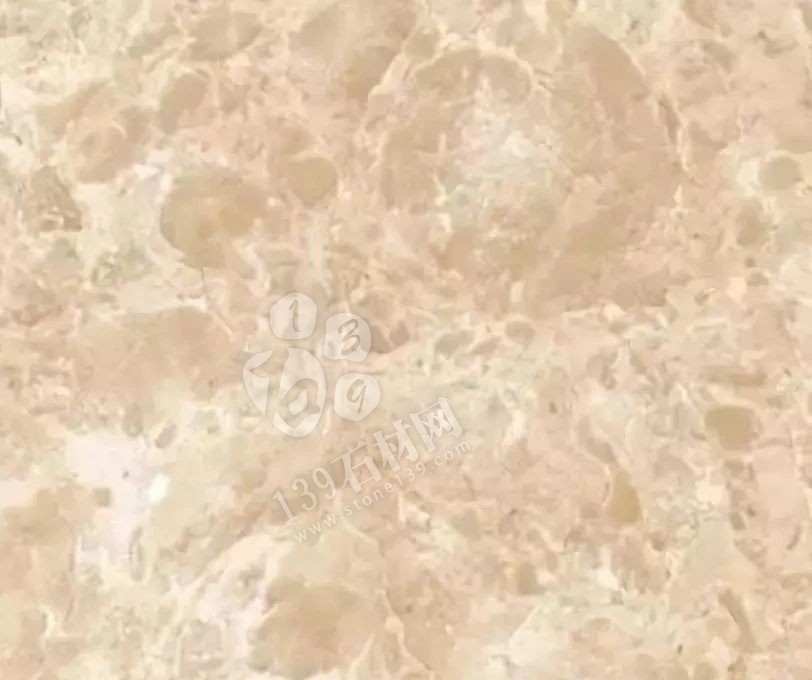

石材紋路  天然紋路是大理石的最大特色

那么石材裂紋到底是
越多越貴？！
還是
越少越好？！
下面小編給你科普科普

先從大理石的成因講起
眾所周知，大理石是經過億萬年以上各種地質作用而形成的。

不同于人造瓷磚，大理石的基礎物質是碳酸鈣（石灰石），在基礎礦物之外，各種元素和礦物質混合在一起，經過至少上億年的復雜的物理、化學變化，加上地質運動演化而形成的，如此多因素影響，都會造紋理色彩的千變萬化。

這種變化，是天然生成的美，南美洲的地質運動強烈，地下富含銅礦，鐵礦，以及各種金屬礦物質。因此，南美產的石材，紋路變化會更大，而且顏色更加豐富。

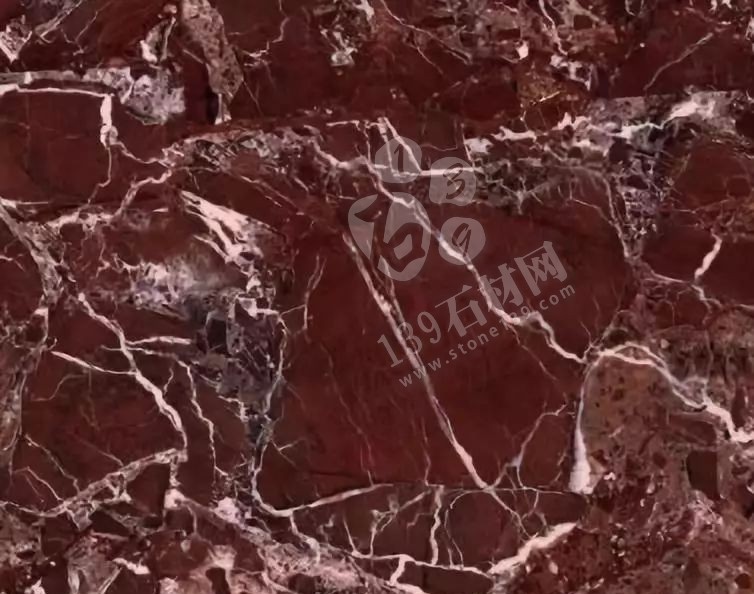

像這樣的“裂紋”其實可以形容是大理石的天然紋理。

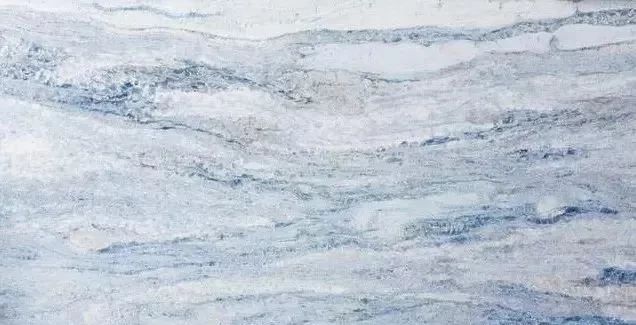

原石紋理

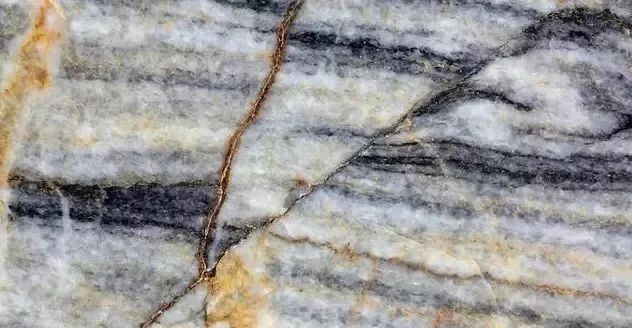

成品紋理

再來說說什么是裂紋
裂紋是指巖石中存在的細小裂隙。

裂紋的產生極大部分都是天然的，所以較普遍存在于大理石中。

針對大理石石材天然存在的這一問題，國家建材局曾頒發了天然大理石，花崗石行業標準。這個行業標準對石材的驗收作了定性及定量規定：

裂紋是指長度不超過兩端順延至板邊總長度的1/10，長度小于20mm不計。

隨著日益成熟的開采技術，就當今石材廠家的技術而言，裂紋是可以解決的。

主要采取人工修補的方法來處理。“挖，補，填”是處理的主要手段，這并不會影響到石材本身的質量或是美感。

最后講講衡量石材物理特質的常用指標
（一）體積密度

石材的質量與體積之比。密度大表示巖石比重、容重大，在鋸、磨、拋、切等加工過程中有較高的穩定性。

（二）吸水率

指石材吸水能力，反映石材內部所含孔隙數量、大小及分布與連通情況。巖石吸水率一般小于1.5%，小于0.5% 的可視為抗風化性能好，且抗凍性能也好，可不做抗凍性能試驗。

（三）抗壓強度

指巖石在單向壓縮情況下的抗破壞能力。抗壓強度的大小表示巖石的堅硬程度。抗壓強度用MPa表示，1MPa=10.2kg/cm²（公斤/ 平方厘米）。

（四）抗折強度

指一定規格的飾面板材在兩個支撐點上抵抗斷裂的能力。經試驗石材抗折強度約為抗壓強度的1/14 ～ 1/8。通過抗壓強度可以大致推測石材的抗折強度。抗折強度越大，板材越不易斷裂。

合格大理石應達到的物理性能指標

★ 體積密度≥ 2.6g/cm³

★ 吸水率≤ 0.5%

★ 抗壓強度≥ 50MPa（按“JC 79-92 天然大理石建筑板材”標準，大理石抗壓強度不小于 20MPa；大理石抗壓強度一般在70 ～ 110MPa 之間）

★ 抗折強度≥ 7MPa（按“JC 79-92 天然大理石建筑板材”標準，抗折強度不得小于 7MPa）

合格花崗巖應達到的物理性能指標

★ 體積密度≥ 2.56g/cm³

★ 吸水率≤ 0.6%

★ 干燥壓縮強度（抗壓強度）≥ 100MPa（按“JC 205-92 天然花崗石建筑板材”標準，抗 壓強度不小于60MPa；花崗石抗壓強度一般在110 ～ 245MPa 之間）

★ 彎曲強度（抗折強度）≥ 8MPa（按“JC 205-92 天然花崗石建筑板材”標準，抗折強度 不小于8MPa）

由于天然石材具有自身物理特性以及由此帶來的差異化特征，所以出現以下常見外觀特征并非屬于石材質量問題。

深啡網

淺啡網

波特米黃

有木有發現？以上這些天然石材內部含有網狀紋路肌理。深啡、淺啡、波特米黃等天然石材，在運輸與安裝過程中，石材相對容易順天然裂紋而產生斷裂。

下面的則屬于抗折強度較低類別

黑白根

紫羅紅

白玫瑰



小結：
天然的大理石并不是人造物品，它的雜質、色彩、紋路都是大自然的饋贈，每一塊大理石都是時間精心打造出的珍品。所以說，石材裂紋越多越大不一定越貴，但一定會不是次品！
