建筑的空間多講究方正，因此建筑的空間中的面與面的連接多以直角為轉角連接。此外，建筑的支撐柱子以方柱居多，因此柱子的面與面的連接也是以直角轉角來連接的。石材轉角產品設計構圖為建筑空間的重要設計構圖。

1、法國邊轉角

建筑空間轉角的構圖很多用法國邊轉角完成。圖52為法國邊轉角構圖的效果圖，圖53為轉角截面構圖。法國邊轉角構圖加工時要注意控制板材的厚度，保證板材厚度的一致性方能保證這種產品加工質量。

2、大圓邊轉角

大圓邊轉角構圖以1/4大圓邊構圖，如果板材的厚度為20mm的話，就是以不小于R18mm的1/4圓弧邊構圖。這種構圖方法對板材的厚度要求嚴格。圖54大圓邊轉角構圖效果圖，圖55為轉角截面構圖。

3、凹圓弧轉角線條

凹圓弧轉角線條構圖以凹圓弧轉角線條連接相鄰的兩件板材的構圖方法。這種轉角連接構圖法對板材的厚度沒有要求。由于這種構圖法借助凹圓弧線條完成，因此轉角的立體效果好，有較強的裝飾性。

4、凸圓弧轉角線條

凸圓弧轉角線條構圖以凸圓弧轉角線條連接相鄰的兩件板材的構圖方法。這種轉角連接構圖法對板材的厚度沒有要求。由于這種構圖法借助凸圓弧線條完成，因此轉角的立體效果好，有較強的裝飾性。

5、5*5斜邊轉角

5*5斜邊轉角構圖通過對構圖中的其中一件板磨5*5斜邊完成。這種轉角構圖對板材的厚度要求嚴格，否則磨出的邊大小不一致，轉角后上下板的連接縫不在一條線上。

不過這種構圖法的磨邊可以全部依靠機器完成，生產效率高，產品質量好，適合大量生產加工。圖60為5*5斜邊轉角效果圖，圖61為5*5斜邊轉角構圖截面圖。

6、5*10拉槽見光邊轉角構

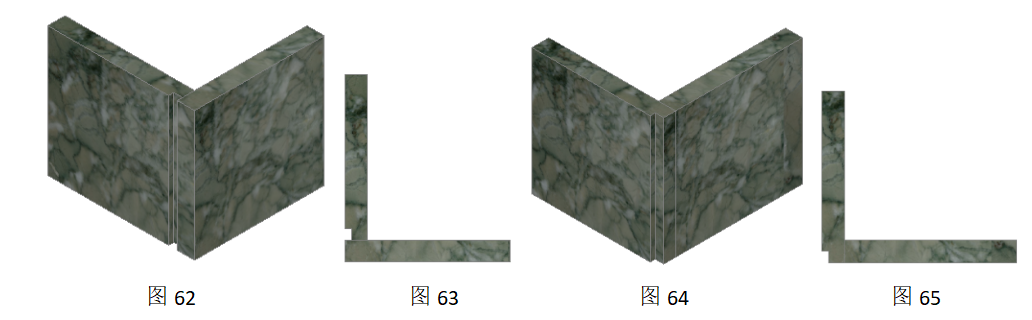

5*10拉槽+見光邊轉角構圖是通過連接的板在其中一件板開5*10槽來完成構圖的一種方法。圖62、圖64是兩種不同的構圖方法。圖62是用未開槽的板壓住開槽板構圖，圖64是用開槽的板壓住未開槽的板構圖。從圖63、圖65可以看出這兩種構圖法的差別。

7、見光邊轉角

通過對轉角的兩件板其中一件板磨見光邊完成的構圖方法。這是轉角構圖中最簡單的一種方法。這種構圖法對板材的厚度要求嚴格，要求厚度盡量一致，方能使轉角后的線直，在一條直線上。達到這種質量要求的方法只能對磨見光邊的這件板背后定厚實現。

8、5*5海棠角轉角

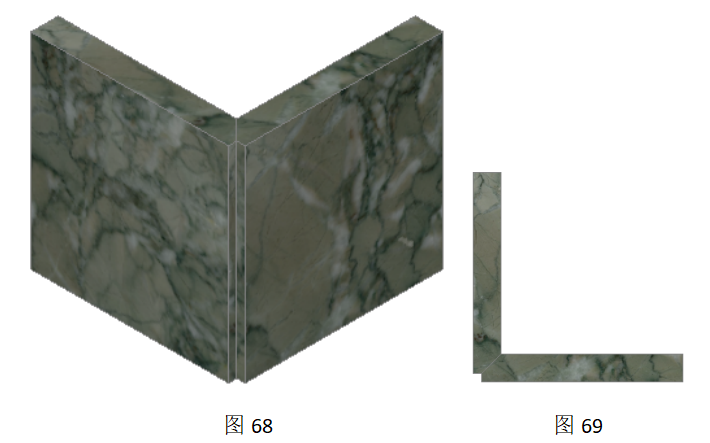

5*5海棠角轉角構圖通過對連接的兩件板背倒45°角，留5mm臺階完成構圖的方法。圖68為5*5海棠角轉角效果圖，圖69為5*5海棠角轉角構圖截面圖。

9、45°切角轉角

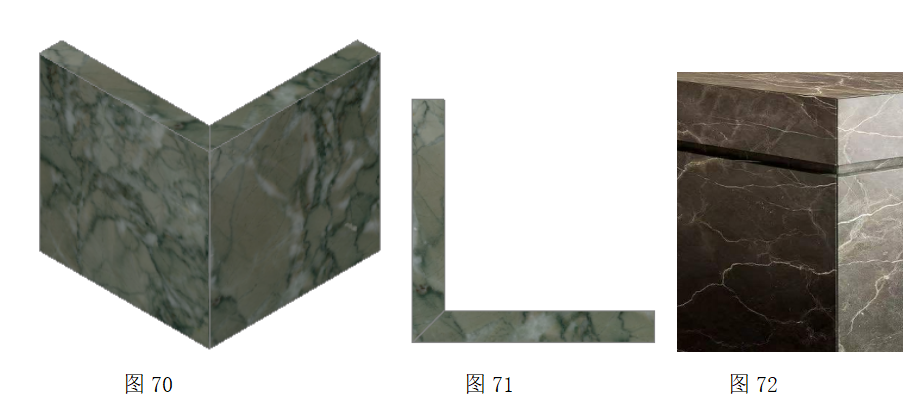

45°切角轉角構圖通過對連接的兩件板背倒45°角完成構圖的方法。圖70為45°切角轉角效果圖，圖71為45°切角轉角構圖截面圖。圖72為一柜臺轉角實景圖。

作者：晏輝
