摘要

石材幕墻是指利用金屬掛件等構件將石材飾面板直接掛在主體結構上，或當主體結構為混凝土框架時，先將金屬骨架寡欲主體結構上，然后再利用金屬掛件等構件將石材飾面板掛于金屬骨架上的幕墻。現在本文就以石材幕墻施工工藝技術進行淺要研究。

PART01

石材幕墻種類及工藝流程

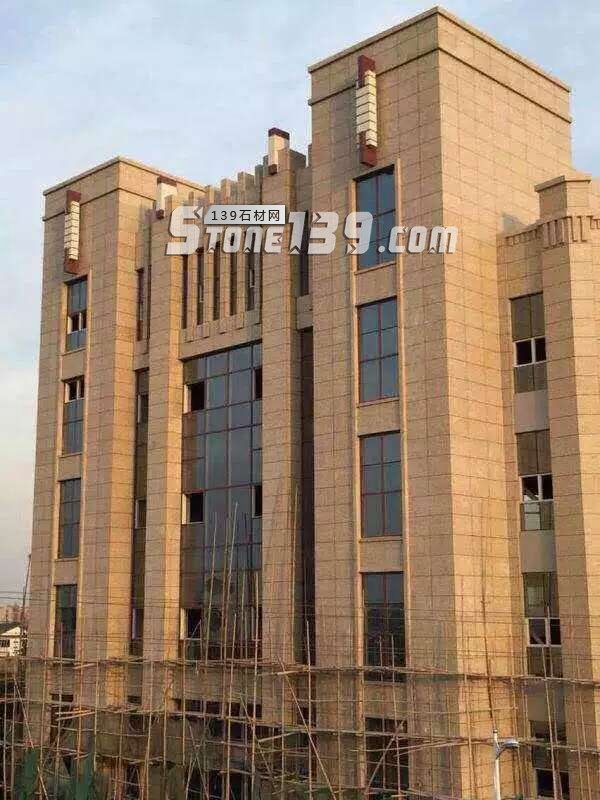

帝王紅石材外墻幕墻裝飾

石材幕墻種類

 工藝流程----

帝王紅幕墻施工

石材幕墻是國內外常采用的裝飾形式，不同的建筑結構采用不同的種類，再施工和使用中均承受不同的外力。為確保石材幕墻的裝飾效果和使用功能，應當采用不同的施工工藝流程。

（一）石材幕墻的種類

按照施工方法不同，石材幕墻主要分為短槽式石材幕墻、通槽式石材幕墻、鋼銷式石材幕墻和背栓式石材幕墻等。

1、短槽式石材幕墻。

短槽式石材幕墻是再幕墻石材側邊中間開短槽，用不銹鋼掛件掛接、支撐石板的做法。短槽式做法的構造簡單，家屬成熟，目前應用較多。

短槽式石材目前又可分為單肢短槽式干掛法和雙肢短槽式干掛法兩種。單肢短槽式干掛法時間相鄰兩塊石材面板共同固定再“T”形卡條上，“T”形卡條為不銹鋼或鋁合金，卡條再與骨架固定；雙肢短槽式干掛法是將單肢短槽的改進做法，即將相鄰兩塊石材面板共同固定再“干”形卡條上，“干”形卡條一般采用鋁合金擠壓成型，與骨架固定。

2、通槽式石材幕墻。

通槽式石材幕墻的掛件，一般宜采用通槽支撐、定位切槽，保證整個幕墻的垂直度的平整度。這種幕墻拆裝方便，為維修保養提供了便利；可左右移動，為拼裝造型創造了可發展空間；由回形鋼作為次龍骨，為則更加板材厚度和寬度所造成的荷載加大提供了保障，提高了安全系數；石材板與板之間沒有聯系，確立了完全的獨立承載，不會產生相互連接造成的不可確定性應力集中和應力積累。

通槽式石材幕墻是一種再幕墻石材側邊中間開通槽，再槽內嵌入和安裝通長金屬卡條，將石板固定在金屬卡條上的做法。通槽式石材幕墻的構造比其它石材幕墻復雜，成本比較高，加上石材加工難度大，施工比較復雜，開槽比較困難，目前應用較少。

3、鋼銷式石材幕墻。

石材目前的鋼銷式干掛法，又稱插針法，是干掛石材施工工藝中最早、最簡潔的做法。鋼銷式又分為兩側連接和四側連接，結構特點是相鄰兩塊石材面板固定在同一支鋼銷上，鋼銷固定在連接板上，連接板再與骨架固定。

鋼銷式石材幕墻多數是在幕墻石材側面打孔，傳入不銹鋼鋼銷將兩塊石板連接，鋼銷與掛件連接，將石材掛接起來的做法。由于石材的硬度大，在開槽時極易造成石材破損；由于將石材出一分為三，剩余手里石材處的厚度太薄，削弱了干掛節點處的抗拉強度；因此這種做法目前應用也較少。

4、背栓式石材幕墻。

隨著科技的發展在建筑領域內各種施工技術也得到了迅速猛烈的發展。石板的背栓式連接法是石材幕墻的一種新型做法。

采用背栓式連接的石材幕墻，是在幕墻石材背面鉆四個擴底孔，孔中安裝柱錐式錨栓，然后再把錨栓通過連接件與幕墻的橫梁相接的幕墻做法。石板之間的縫隙一般不打密封膠，是一種通風式的石材幕墻。背栓式連接的石材幕墻具有抗震性能好、抗風壓的能力極強、穩定性能高、安全性強、施工強度低、機械化施工程度高、受力合理、維修方便、更換簡單、安裝方便等特點。

（二）石材幕墻的工藝流程

石材幕墻按其施工方不同，雖然分很多種類，但總體來講，他們的工藝流程還是大同小異的。根據工程實踐證明，干掛石材幕墻安裝施工工藝流程為：測量放線預埋位置尺寸檢查金屬骨架安裝鋼結構防銹漆涂刷防火保溫棉安裝石材干掛嵌填密封膠石材幕墻表面清理工程驗收。

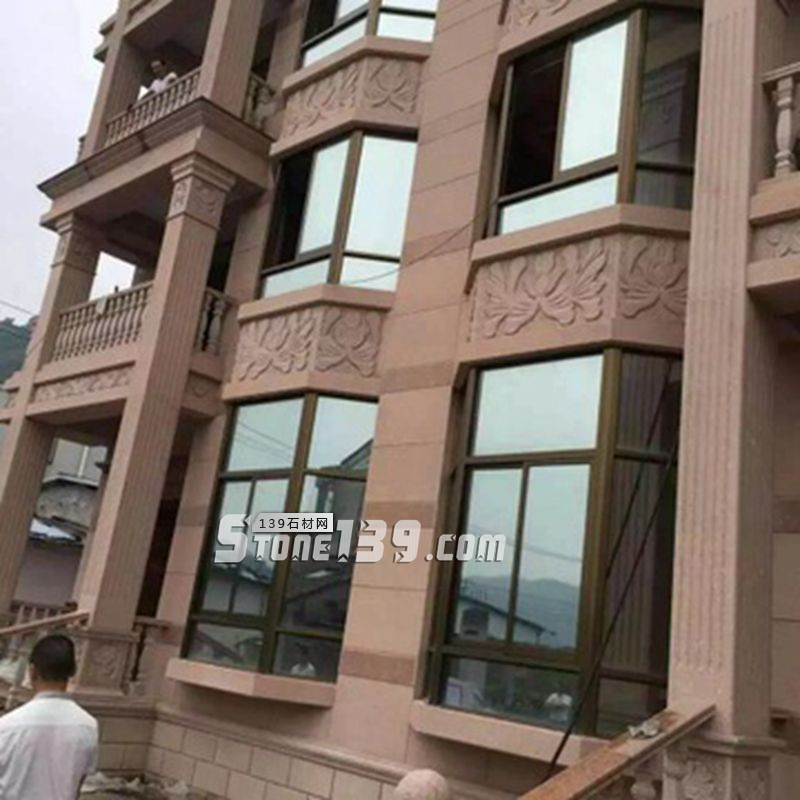

帝王紅別墅外墻

PART02

石材幕墻構造與施工工藝

（一）石材幕墻的組成和構造

石材幕墻主要是由石材面板、不銹鋼掛件、鋼骨架（立柱和橫撐）及預埋件、連接件和石材拼縫膠等組成。然而直接式干掛幕墻將不銹鋼掛件安裝于主體結構上，不需要設置鋼骨架，這種做法要求主體結構的墻體強度較高，最好為鋼筋混凝土墻，并且要求墻面平整度、垂直度要好，否則應采用骨架式做法。

（二）石材幕墻的施工工藝

石材幕墻安裝施工，應在建筑主體結構驗收合格后進行。為快速度、高質量地進行施工，石材幕墻的安裝施工應編制施工組織設計，施工組織設計的主要內容包括：1工程進度計劃；2搬運和起重方法；3測量方法；4安裝方法；5安裝順序；6檢查驗收；7安全措施。

根據工程實踐經驗，石材幕墻安裝施工的方法，主要包括以下幾個方面。

1、預埋件檢查、安裝。

預埋件應在進行土建工程施工是預埋，幕墻施工前要根據該工程基準軸線和中線以及基準水平點，對預埋件進行檢查、校核，當設計無明確要求時，一把位置尺寸的運行偏差為±20mm，預埋件的標高允許偏差為±10mm。

2、測量放線。

為了保證建筑石材幕墻的施工和設計圖紙保持一致，保證幕墻安裝的工程質量及其他施工中單位協調一致、結合嚴密。施工前必須進行準確的測量放線。測量放線的依據、原則和內容如下：

（1）幕墻放線的依據。根據幕墻、門窗施工圖、建筑圖、結構圖、分格大樣圖，結合土建單位給出的標高控制點，對于幕墻位置線及軸線位置進行精確放線。

（2）幕墻放線的原則。石材幕墻的側臉放線，應當遵循由整體至局部的放線原則。

（3）幕墻的層高測量。層高測量是測量放線中最先考慮的問題，層高測量的依據是標高基準點。使用鋼尺準儀進行測量。

3、金屬骨架安裝。

（1）為確保金屬骨架安裝位置的準確，在金屬骨架安裝前，還有根據施工放樣圖紙檢查施工放線位置是否符合設計要求。

（2）在校核金屬骨架位置確實正確后，可以安裝固定立柱上的鐵件，以便進行金屬骨架的安裝。

（3）在行金屬骨架安裝時，先安裝同立面兩段的立柱，然后拉通線順序安裝中間立柱，并使同層立柱安裝在同一水平位置上。

（4）將各施工賀歲片控制線引至已安裝好的各個立柱上，并用水平儀進行認真校核，對不符合要求者進行校正。

（5）在立柱的垂直度檢查合格后，可以按照設計尺寸安裝幕墻的金屬橫梁，子啊安裝中藥特別注意橫梁一定要與立柱保持垂直。

（6）鋼骨架中的立柱和橫梁，一把可采用螺栓連接。如采用焊接時，應對下方和臨近的已完工裝飾面進行成品保護。焊接時要采用對稱焊，以減少因焊接產生的變形。檢查焊縫質量合格后，所有的焊點、焊縫均需出去焊渣及做防銹處理，如刷防銹漆等。

（7）待幕墻的金屬骨架安裝完工后，應通過監理公司對隱蔽工程檢查驗收后，方可進行下道工序。

4、防火、保溫材料安裝。

5、石材飾面板安裝。

6、注膠封縫。

7、清洗和防護。

8、施工注意事項。

圖片

PART03

結語

隨著當今科學技術的發展和社會進步，建筑施工技術已然發展成為一項繁雜龐大的學科和系統。石材幕墻技術同樣如此，并發展出了多種不同的方法和工藝技術，對城市建設中的施工作業有著極其重要和深遠的影響。
