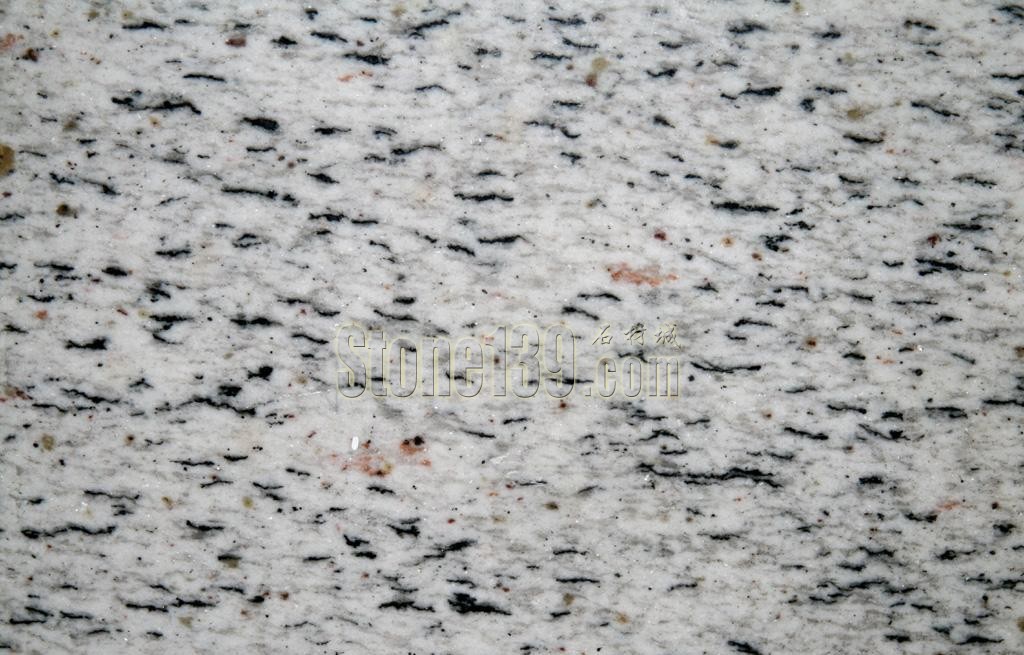

美國白麻

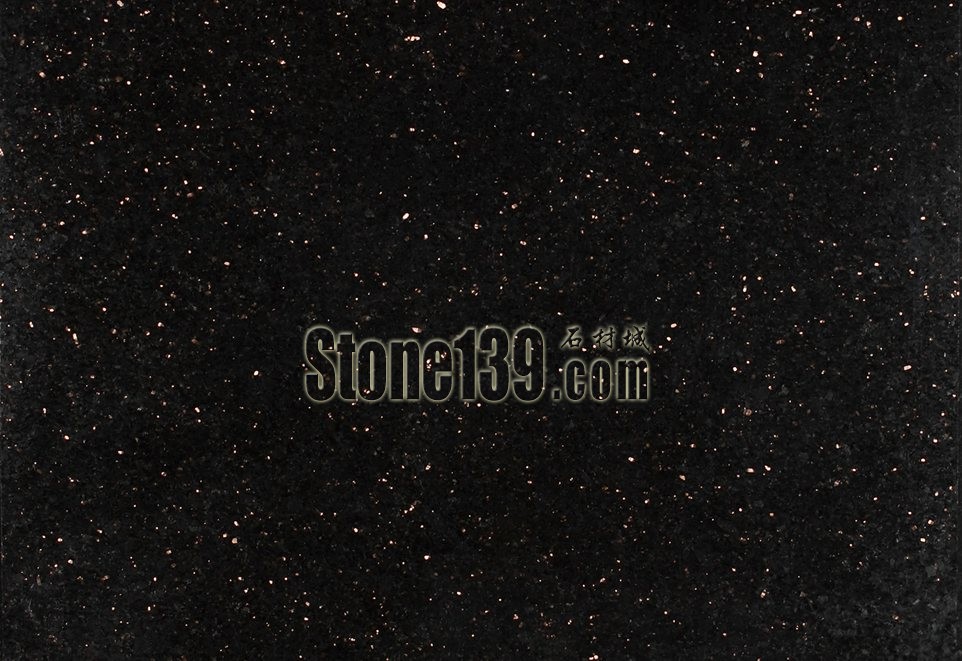

印度黑金沙
一、翻新前石材的基本情況

1.石材品種：進口花崗巖美國白麻，印度黑金砂;

2.面積：880㎡;翻新緣由是美國白麻表面銹斑較多、印度黑金砂啞光、填縫劑脫落并且污漬較多，接縫周邊有一定量的水斑。

二、第一次翻新所用主要工具和藥劑

1.主要工具：自重200kg、轉速0-1000、功力為5HP翻新機一臺;80kg加重行星翻新機3臺;157晶面處理機3臺。

2.主要藥劑：ZP花崗石黃銹清洗劑、ZP色素清除劑、ZP28油性防水劑、石博士花崗石粉劑，K2,K3(西班牙)晶面液。

　三、第一次翻新工作程序

1.把ZP花崗石黃銹清洗劑和ZP色素清除劑按1：1對配，均勻涂于銹斑所在位置，進行全面清洗;
2.用白色(甲方指定的顏色)云石膠修復接縫;

3.自重為200kg翻新機配50#水磨碟拋平接縫高低位;

4. 80kg行星加重翻新機配300#, 500#, 800#,2000#細磨;

5.當天即用石博士粉劑做晶面;

6.噴涂ZP28防水劑進行防水，表干后進行拋去防水劑殘余物;

7.用K2, K3加做晶面拋光。

　四、第一次翻新效果記錄

1.美國白麻光澤度平均為60度;

2.印度黑金砂光澤度70度左右，有返白現象，且光澤不純正;

3.美國白麻，側光時光面底部可見大量麻點，光澤不純正;

4.黃銹清除率達95%，接縫“水斑”數量明顯增加;

5.一個月后，美國白麻表面已出現返銹(淡黃色)，且在晶面下出現霧狀，“水斑”明顯增加。

　五、第二次翻新程序

經過反復分析和做樣對比，第二次翻新程序修訂如下：

1.自重200kg翻新機配50#水磨碟拋去晶面和防水層;

2.徹底掏去原填縫劑，用加大磺基水楊酸濃度的除銹劑全面清洗清除所返黃銹，并中和接縫堿性物質;

3.用吹風機和紅外燈烤去較為嚴重的“水斑”(主要是游離態的水);

4.一周后，用白色的云石膠全面填縫;

5.自重200kg翻新機配300#, 500#, 800＃,1500＃, 2000#碟水磨;

6.一周時間自然涼干;

7.用石博士花崗石粉劑加適量的氧化錳和氧化鎂對黑金砂拋光;

8.用石博士花崗石粉劑對美國白麻，全面拋光;

9.用K2, K3(西班牙產)進一步拋光(用鋼絲棉拋光);

10. 2周后用ZP28防水劑進行最后防護。

六、第二次翻新效果記錄

1.光澤平均達80度以上，光澤純正，且無麻點現象;

2.水斑沒有明顯增加，且半年后不見返銹;

3.接縫云石膠填縫劑平整、光澤良好;

4.晶面下未見“霧狀”現象;

5.黑金砂光澤純正無返白現象。

七、兩次翻新效果的思考

1.光澤度和麻點現象思考

經過反復實驗我們發現：用手提高速水拋機和自重200kg轉速0-1000的齡機機拋出的美國白麻光澤純正，無麻點現象。而用80kg加重機那怕增加一人重量(機上坐一人)打磨和拋光，始終無法避免麻點和光澤不純現象。

筆者認為在一定數值范圍內，花崗巖單位面積和單位時間內所獲得沖力(F)越大，切割面越平整、光澤越好;機器所提供的機器能在石材單位質量上克服摩擦力所產生的熱能的越多，石材表面溫度越高，越有益把“傷口”(打磨切割時石英晶體之間的裂口)燒結成一個平整無縫的整體，消除石英晶體之間各自為政的“麻點”。80kg加重機器由于功力有限，無法滿足花崗石單位面積所需的切割沖力和燒結石英所需溫度。

2.“水斑”和“霧狀”思考 筆者認為翻新過程中的“水斑”主要是游離態的水進人了石材毛細孔，這些水分是可以通過風吹(風能)和烘烤(熱能)給石材內部的水分子增加動能，促使其運動而離開石材表面。在第一次翻新過程中未做風吹和烘烤工作，甚至未給石材自然干燥時間就做了晶面和防水。由于晶面、防水致密或封閉了石材毛細孔，造成石材內部水份向石材表面(晶面和防水層)運動速度大于石材表面水份向空氣中運動速度，“差額”部分轉變成了“水斑”的增加和“霧狀”的出現。所以建議在石材特別是花崗石的翻新過程中(做晶面和防水處理前)必需增加一道石材干燥程序。

3.黑金砂返白、光澤不純正現象思考 筆者認為黑金砂等黑色石材，在打磨過程中既存在物理性切削口返白因素，同時存在由于打磨過程中，黑金砂內的氧化鎂或氧化錳等黑色礦物質流失原因，所以通過在晶面拋光粉劑中增加一定量的氧化鎂和氧化錳，既可以修復切削口又可以補充黑色礦物質來達到修復返白再現純正光澤。

4.倡導用云石膠填縫

云石膠填縫好處很多，它堅硬不易脫落，通過打磨既平整有光澤，不易藏污納垢，酸堿等有害物質不易從接縫位滲人石材內部損傷石材，是值得使用的填縫劑產品。
