作為石材幕墻的金屬配件——石材干掛件，雖是一個墻體與石板間不外露的輔件，但它以四兩撥千斤的堅固和韌性為美化建筑裝飾起到了至關重要的作用。干掛件的種類較多，而每一種掛件都有其安裝方法。干掛方法直接關系著幕墻的結構、安裝、綜合成本及美觀。自二十世紀八十年代中期從國外傳人后，石材幕墻的干掛方法日益創新，從針銷式、蝴蝶式等演變為至今的背掛、縫掛式。干掛技術的發展和進步，已完全脫離了國外技術的壟斷，并且有了國內自行研發的干掛專利技術，為國內干掛幕墻裝飾的改革和規范起到了積極作用。

干掛石材節點施工工藝說明：
1.所有骨架鋼材需熱鍍鋅處理。
2.掛扣件扁鋼及螺栓需熱鍍鋅處理或為不銹鋼掛件。
3.焊縫必須飽滿牢固。
4.鋼架焊接處必須除銹后涂刷兩道防銹漆，然后涂銀粉漆處理。
5.膨脹螺栓抗拔要求必須符合規范和設計要求。

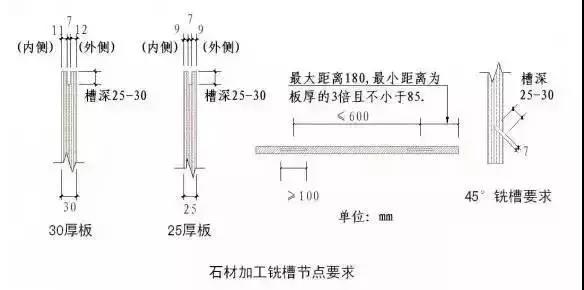

6.石材短槽必須機械開槽，保證槽縫寬度符合設計要求，嚴禁現場手提切割機開槽。

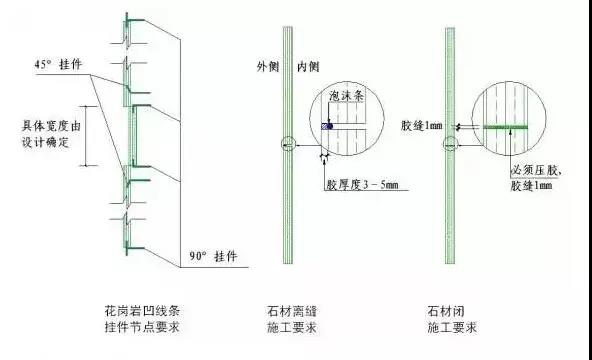

7.不離縫石材板縫需夾膠和座膠時，橫豎縫內的膠漿必須飽滿完整。
8.石材板面需打膠時，膠縫寬窄必須一致，膠縫邊緣平滑挺直無毛邊。
9.干掛石材厚度為25mm時，單塊板平方面積不宜大于1平方米。
10.干掛石材厚度大于25mm時，單塊板平方面積不宜大于1.5平方米。

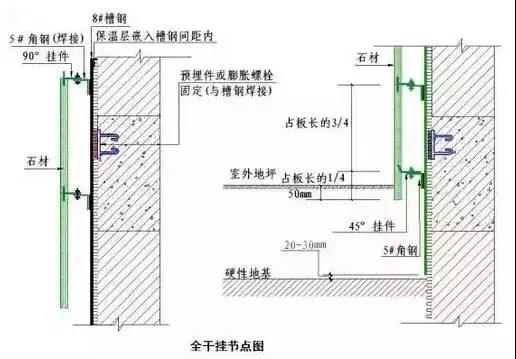

說明：
1.室外花崗巖最低處必須低于室外地坪50，預防室外地面沉降時花崗巖露邊；
2.槽鋼離開硬性地面20－30mm。

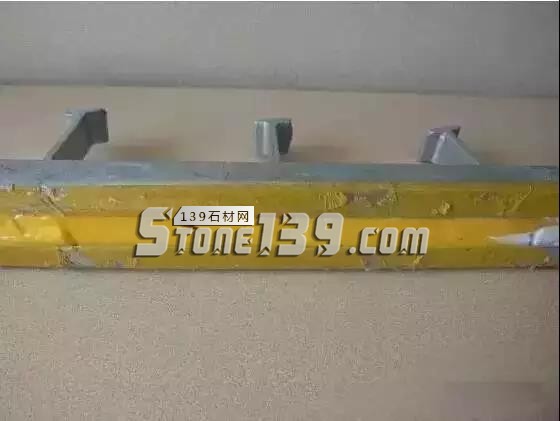

說明：
膨脹螺栓橫向間距根據板材調整,但最大間距不得大于1000mm。

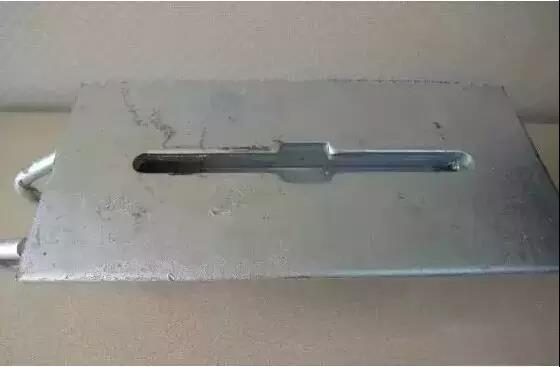

說明：
后植式埋件方案,要求鋼板和角碼先在工廠焊接加工,整體熱鍍鋅完成后,進行現場安裝

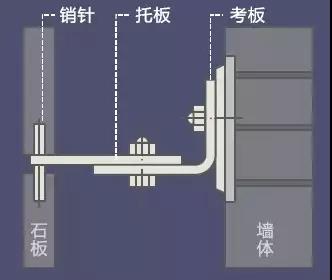

針銷式

即用銷針和墊板通過板材邊沿開孔連接。此種干掛件及方法于二十世紀八十年代中期從國外引進，為國內干掛件奠定了基礎，同時也是建設部行業標準（JC830一1998）的參照件。此種靠銷針受力，在銷孔處應力比較集中。據已建工程反映，在應力集中處石材局部有裂碎現象，并且因操作中費工、費時、費料等因素，現已逐漸被其他方法代替。


蝴蝶式

此種掛件的形狀和方法顯得有些笨拙，在加工成形時已破壞了掛件強度（優質不銹鋼除外）。施工中因其上下翻頭厚度和彎度迫使所切溝相必須加寬，安裝時對石材容易造成破損，加工槽寬用膠量過大使其綜合成本加大，加上技術落后，對掛件材質要求不明確，故不適宜廣泛采用。


捍接式
（即”Y”型，俗稱“焊接頭”）
此種掛件屬現時施工中常用，安裝較前兩種先進。傳力簡單，降低了石材破損，但焊接時高溫加熱會產生“退火”現象。這種方式雖然大大降低了掛件強度，但若焊縫不飽滿會產生氧化銹蝕脫落，堅固性、安全性無保障，在累積承載的情況下受到風力或地面震動會導致斷裂，使幕墻從天而降。尤其是焊接氧化銹蝕后，銹水沿著溝槽縫滲入石材內造成污染，無法通過養護彌補，致使整個幕墻如患“皮膚病”，嚴重影響環保和美觀。故此種掛件不宜在高層幕墻中使用。


背栓式

此種掛件由德國引進。即在石材的背部打孔用錢栓與龍骨連接，由后切式錨栓及后支持系統組成的幕墻干掛體系，因機械式錨固結構，不以柔性結合，不能解決好因溫差造成的熱脹冷縮變形問題。由于膠粘劑直接決定著錨固件的牢固性能，且操作繁瑣，故機械、錨固結構使用范圍不大。


背掛式

此種掛件以7075相矽鎂合金為材質，現已獲得中、美、英、日等國及臺灣省專利。施工方法是在每一塊板的背面固定，板與板之間沒有聯系，因而不會產生相互連接而造成的不可確定性。應力積累和應力集中，受力簡潔明確，在正常使用狀態下能充分利用板材的抗彎強度，是真正意義的獨立承級。其材質體積輕便，通過高壓靜電由粉末噴涂，有耐腐蝕、耐高溫、抗老化、體積輕便等特點，并能通過靜力計算得到精確的承載能力，從而控制了破壞狀態。當主體結構產生較大位移或溫差較大時，不會在板材內部產生附加應力，因而特別適于高層建筑和抗震建筑，體現出柔性結構連接的設計意圖。


縫掛式

此種掛件以鋁合金干掛件為代表。其材質性能與背掛式掛件相同，而其施工方法的優勢在于短植支揮，定位切槽，保證整個幕墻的垂直度，與鋸片同半徑的弧形鑲片可緊密固定于溝槽中。該掛件為擠壓成型，強度大，牢固性強，提高了抗震性能。TF件組合可調整墻體傾斜，保證了飾面的垂直度要求，此施工方法抉速簡便，能夠提高工效，加快施工進度，降低勞動強度，減少用膠量、工時費、板材厚度（1.5~62.5px）等，大大降低了綜合成本。


干掛石材主要掛件表


背栓式、縫掛式干掛件及施工方法已被國內外諸多大型工程所采用。2002年由華北地區、西北地區建筑設計標準化辦公室聯合編審的《建筑構造通用圖集 88J-1之外裝修》系統地將此二項產品及工法編入其中，同時由國家標準化研究所編審的國家標準《全國民用建筑統一技術措施—建筑產品選用技術》，也更為全面地將此件及其掛件方法編人其中，屬該標準中唯一被選中的石材干掛件產品及其施工方法。該標準集已于2003年3月正式頒布實施。

材料是保證幕墻質量和安全的物質基礎，石材干掛件是石材幕墻材料中不容忽視的環節，上述幾種干掛件產品都是國內生產的，由于生產技術和管理水平的差別，造成市場上同種產品的品質差別。作為外圍護結構的幕場，雖然不承受主體結構的荷載，但由于處在建筑物的外表面，除承受本身的自重外，還要承受風荷載，地震作用和溫差變化產生的影響。因此，應保證幕墻質量符合商家和行業標準的要求，不合格的干掛件產品嚴禁使用。

合格的干掛件產品不僅可保證幕墻具有安全性、功能性和藝術性，其外觀還具有層次感、立體感，又可以滿足建筑物“百年大計，質量第一”的要求，因此，要對幕墻所用的產品嚴格把關，確保材料的質量。
