一、干掛石材常用膠

1.1 密封膠
1.1.1 使用位置
石材拼縫用密封膠
1.1.2 幕墻規(guī)范中要求
1) JGJ 133《金屬與石材幕墻工程技術規(guī)范》中規(guī)定。
? 因石材是多孔的材料，不論是硅酮結構膠還是耐候硅酮密封膠都應采用石材專用的，以確保石材長久不被污染，否則不能使用。
?石材用密封膠有證明無污染的試驗報告。
? 同一幕墻應采用同一品牌的硅酮結構密封膠和硅酮耐候密封膠配套使用。
2) GB/T 21086《建筑幕墻》中規(guī)定
? 所有與多孔性材料面板接觸、粘結的密封膠、密封劑應符合 JC/T 883（ 已作被廢被 GB/T 23261 取代）的規(guī)定，對于面板的污染程度應符合設計要求。

1.2 環(huán)氧樹脂膠（AB 膠）
1.2.1 使用位置
石材與金屬掛件連接位置
1.2.2 幕墻規(guī)范中要求
1) JGJ 133《金屬與石材幕墻工程技術規(guī)范》中規(guī)定
?石板與掛件間應采用環(huán)氧樹脂型石材專用結構膠黏劑
2) GB/T 21086《建筑幕墻》中規(guī)定
?石材幕墻金屬掛件與石材間粘結固定材料宜選用干掛石材用環(huán)氧膠黏劑，不應使用不飽和聚酯類膠黏劑。

1.3 云石膠
用于石材間的修補

二、干掛石材膠常用標準

?GB16776《建筑用硅酮結構密封膠》
? GB/T 23261《石材用建筑密封膠》
? JC/T 887《干掛石材幕墻用環(huán)氧膠粘劑》
? JC/T 989《非結構承載用石材膠粘劑》

三、云石膠與環(huán)氧樹脂膠（AB膠）的對比

3.1 優(yōu)缺點
?成分區(qū)別
云石膠主要成分是不飽和聚酯樹脂，加以適當比例的固化劑，能起到快速定位、修補劑粘接等作用，屬于剛性結合。
環(huán)氧石材干掛膠屬改性環(huán)氧樹脂聚合物，其成分是環(huán)氧樹脂，由 A、B 組合使用屬于柔性結合
?固化時間區(qū)別
云石膠其特點是凝膠快，固化時間短，粘接強度較高，可低溫（-10）固化。在常溫下，經(jīng)過調整配方，可在幾秒鐘內(nèi)凝膠，5 分鐘左右完全固化。
環(huán)氧石材干掛膠目前市場上常用的干掛膠，在常溫下（25）其適用期一般在30分鐘左右，初干時間一般 2 小時左右，完全固化一般 24—72 小時。通常情況下，AB 干掛膠在低溫下（10。以下），固化緩慢，若要提高固化速度則成本較高。
?污染性
云石膠因其未經(jīng)過完全脫油處理，容易將油滲透進石材，影響石材的美觀。
環(huán)氧石材干掛膠其成分是環(huán)氧樹脂，由 A、B 組合使用，調配簡單明確，不滲油。
?其他區(qū)別
云石膠由于其耐水性及耐久性不太好，并且固化時產(chǎn)生收縮，所以建筑施工規(guī)范規(guī)定，云石膠一般不作為結構膠使用，而只常用于快速定位或石材修補。應特別注意的是，云石膠決不可用于大面積的粘貼。
環(huán)氧石材干掛膠固化后，由具有永久性的高粘結強度，抗老化能力強，且耐候性能穩(wěn)定；其韌性和伸縮性較強，能防止板材粘接后因震動或在風力、熱脹冷縮作用下變形，扭曲以致脫落的現(xiàn)象。

3.2 使用環(huán)境
3.2.1 云石膠使用環(huán)境
?不要將混合后剩余膠水放回罐內(nèi)；
?置于陰涼處，密閉桶蓋保存；
?不宜在潮濕的場所中施工，注意通風，空氣濕度過大會導致膠體表面粘手。
?施工溫度不能低于零下 10C 和高于 40C。
?硬化劑的加入量超過 4%，可能會引起膠體的變色，并降低粘接性能；
?施工環(huán)境中溫度（<5o℃）
?粘結的石材不要頻繁的接觸潮濕和霜冷。
?抹膠結束后不能移動，要等云石膠凝固之后才能移動，否則會造成粘接不牢。

3.2.2 干掛 ab 膠使用環(huán)境
?表面處理：粘接物表面應干爽不濕、無塵無油、 牢固不松散。金屬表面的油漆、混凝土表層的浮松物等有礙充分粘貼的物質必須清除干凈。石板或金屬表面過于光滑的，必須進行適當打磨處理；
?混合方法：用小鏟分別取等量幫然干掛膠 A 組份和 B 組份，置于平滑板面上面（A、B 組份不要共用小鏟），再用小鏟將 A 和 B 組份充分翻拌，至混合均勻、色澤一致，即可使用。
?已調合的膠超過施工有效時間絕對不能使用。常溫 23℃時施工，有效施工時間為 10 分鐘，初步固化為 4 小時，完全凝固需要 2 天。
?超過施工有效時間的粘合件不得再作移動，如需移動，則要重新調膠粘貼。

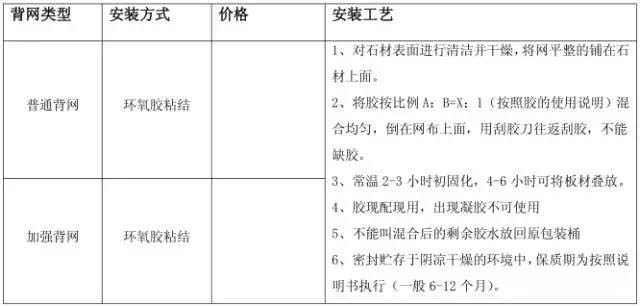

四、石材背網(wǎng)膠
