磨床(grinder,grinding machine)是利用磨具對工件表面進行磨削加工的機床。 大多數的磨床是使用高速旋轉的砂輪進行磨削加工，少數的是使用油石、砂帶等其他磨具和游離磨料進行加工，如珩磨機、超精加工機床、砂帶磨床、研磨機和拋光機等。

那么磨床上用砂輪特點是：

(1)由于砂輪磨粒本身具有很高的硬度和耐熱性，因此磨削能加工硬度很高的材料，如淬硬的鋼、硬質合金等。

(2)砂輪和磨床特性決定了磨削工藝系統能作均勻的微量切削，一般ap=0.001～0.005mm;磨削速度很高，一般可達v=30～50m/s;磨床剛度好;采用液壓傳動，因此磨削能經濟地獲得高的加工精度(IT6～IT5)和小的表面粗糙度(Ra=0.8～0.2μm)。磨削是零件精加工的主要方法之一。

(3)由于劇烈的磨擦，而使磨削區溫度很高。這會造成工件產生應力和變形，甚至造成工件表面燒傷。因此磨削時必須注入大量冷卻液，以降低磨削溫度。冷卻液還可起排屑和潤滑作用。

(4)磨削時的徑向力很大。這會造成機床—砂輪—工件系統的彈性退讓，使實際切深小于名義切深。因此磨削將要完成時，應不進刀進行光磨，以消除誤差。

(5)磨粒磨鈍后，磨削力也隨之增大、致使磨粒破碎或脫落，重新露出鋒利的刃口，此特性稱為“自銳性”。自銳性使磨削在一定時間內能正常進行，但超過一定工作時間后，應進行人工修整，以免磨削力增大引起振動、噪聲及損傷工件表面質量。

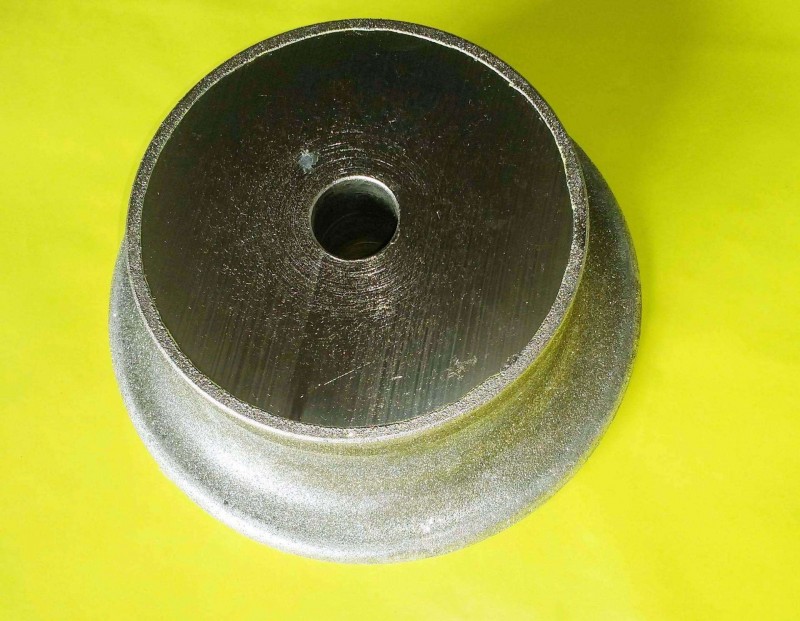

砂輪

砂輪是磨削的切削工具，它由許多細小而堅硬的磨粒和結合劑粘而成的多孔物體。磨粒直接擔負著切削工作，必須鋒利并具有高的硬度，耐熱性和一定的韌性。常用的磨料有氧化鋁(又稱剛玉)和碳化硅兩種。氧化鋁類磨料硬度高、韌性好，適合磨削鋼料。碳化硅類磨料硬度更高、更鋒利、導熱性好，但較脆，適合磨削鑄鐵和硬質合金。

同樣磨料的砂輪，由于其粗細不同，工件加工后的表面粗糙度和加工效率就不相同，磨粒粗大的用于粗磨，磨粒細小的適合精磨、磨料愈粗，粒度號愈小。

結合劑起粘結磨料的作用。常用的是陶瓷結合劑，其次是樹脂結合劑。結合劑選料不同，影響砂輪的耐蝕性、強度、耐熱性和韌性等。

磨粒粘結愈牢，就愈不容易從砂輪上掉下來，就稱砂輪的硬度，即砂輪的硬度是指砂輪表面的磨粒在外力作用下脫落的難易程度。容易脫落稱為軟，反之稱為硬。砂輪的硬度與磨料的硬度是兩個不同的概念。被磨削工件的表面較軟，磨粒的刃口(棱角)就不易磨損，這樣磨粒使用的時間可以長些，也就是說可選粘接牢固些的砂輪(硬度較高的砂輪)。反之，硬度低的砂輪適合磨削硬度高的工件。

砂輪在高速條件下工作，為了保證安全，在安裝前應進行檢查，不應有裂紋等缺陷;為了使砂輪工作平穩，使用前應進行動平衡試驗。

砂輪工作一定時間后，其表面空隙會被磨屑堵塞，磨料的銳角會磨鈍，原有的幾何形狀會失真。因此必須修整以恢復切削能力和正確的幾何形狀。砂輪需用金剛石筆進行修整。
