施工管理

深化圖紙

1、施工前必須對石材圖紙進行深化，明確埋件、主龍骨、次龍骨、鋼架的規格尺寸及間距，并附計算書。

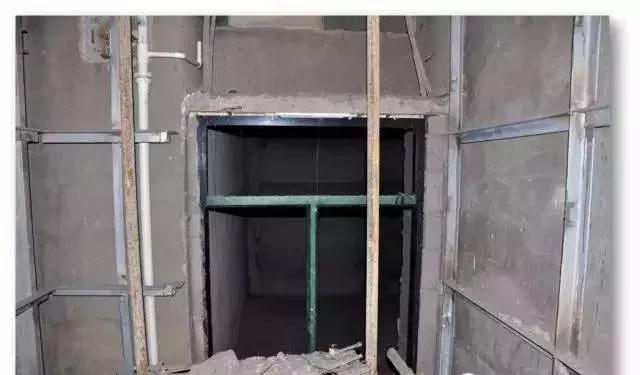

2、核對土建門窗洞的尺寸和位置并進行調整。

3、協調泛光照明、地面景觀等專業，明確石材開孔的尺寸與位置及石座落地標高。

施工放樣

1、根據總包土建提供測設軸線控制網，對立柱位置，分層位置進行放垂直通線和水平通線，基于該線對后置埋板進行定位。

2、再按幕墻設計中的完成面外皮尺寸要求，根據石材在橫梁上的安裝距離，以及橫梁在立柱上的安裝距離，定位立柱離墻距離。

3、根據石材立面分格的尺寸，定位橫梁的上下間距，左右跨度。

根據總包土建提供測設軸線控制網彈分層線。

根據總包土建提供測設軸線控制網彈垂直軸線。

材料確認

1、施工單位進行石材采購時應提供采購源石材樣品，經與設計師確認的材料樣板比對無誤后，方可進行大面采購。

2、提供整套合同及設計中涉及的材料樣品含：槽鋼、角鋼、石材用膠、不銹鋼五金配件等，經建設方檢查，符合設計及合同要求后，方可根據樣品進行大面采購同規格、同材質材料。

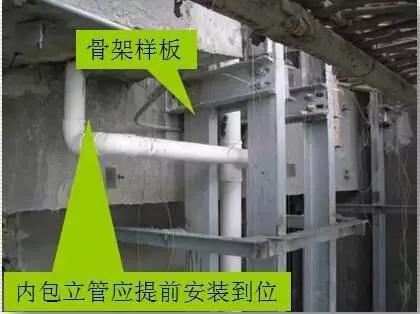

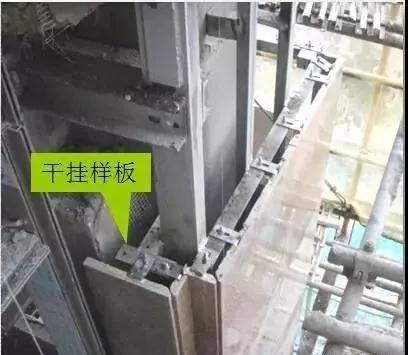

樣板制作

成品樣板的制作：

在建筑物選定某一區域，按設計及合同要求的材料和工藝進行施工，完成后經各方確認，方可進行大面積施工。

通過樣板的制作，也可發現施工中的問題，可調整工藝，并確定最終外墻效果。

后置鋼板

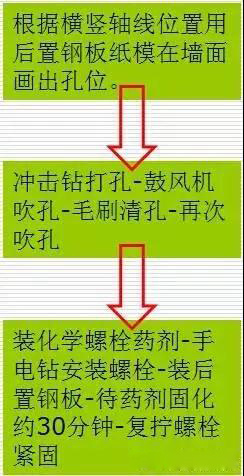

根據橫豎軸線位置安裝后置鋼板。

立柱安裝

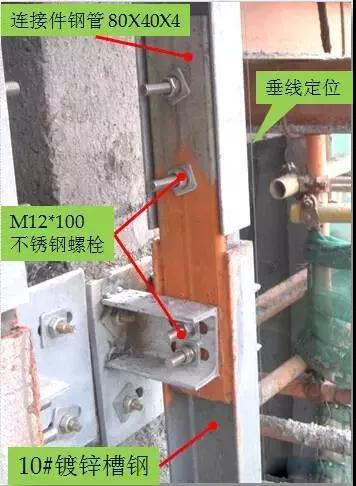

立柱安裝由底層安裝開始，由下及上安裝，第一道安裝定位放線尤其重要。通過水平拉線通視及吊垂線通視定位，先點焊，待拉線及吊線校正后，再滿焊，緊固螺栓固定。

橫梁安裝

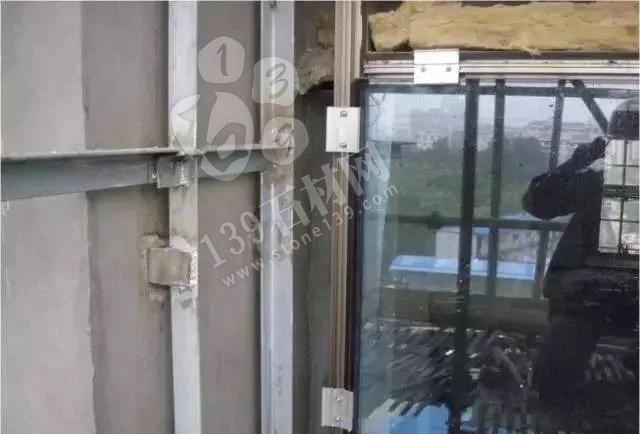

橫梁安裝由底層安裝開始，通過水平拉線通視及吊垂線通視定位，先點焊，待拉線及吊線校正后，統一再滿焊固定。橫梁為L50*5鍍鋅角鋼預制，上方須預鉆孔位用于安裝T形連接碼件。

隱蔽驗收

1、防銹處理前：檢查焊縫長度，以及是否存在焊縫缺陷：裂紋、孔空、固體夾雜、未熔合、未焊透、形狀缺陷等。

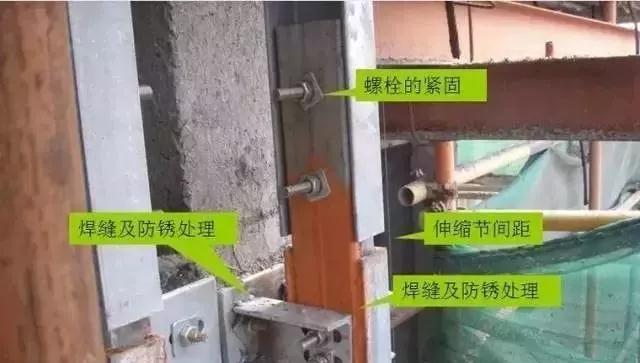

2、板材安裝前：檢查焊縫的防銹處理、螺栓的緊固、伸縮節間距等。

石材安裝

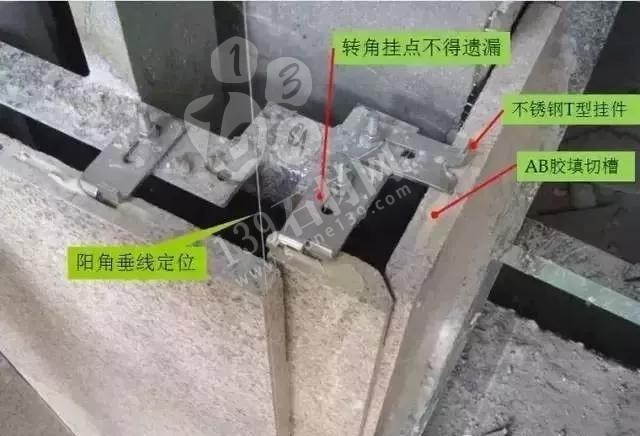

石材安裝前做好準備工作，陽角吊線控制石材定位，預裝T型不銹鋼連接碼件。

短平槽的長度≥100mm，有效槽深度≥15mm，開槽寬度為6mm~7mm；兩短槽邊距離石板兩端部的距離≤石板厚度的3倍且≥85mm且≤180mm。

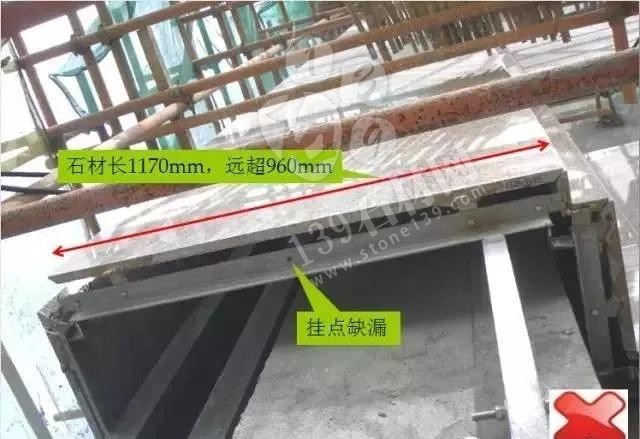

兩短槽邊間相距≤600mm，故當板材整長＞960mm時，需在石材中間增加掛點。

石材安裝應保證接縫6mm，并保持順直，特別是相鄰陰陽角的兩邊接縫不能有高低差，否則直接影響打膠收口的觀感質量。定縫墊塊應離開石材表面，往縫內放，保證為接縫施膠作業留足空間。

鋁單板安裝

1、根據總包土建提供測設軸線控制網，對立柱位置，分層位置進行放垂直通線和水平通線，基于該線對后置埋板進行定位。

2、再按幕墻設計中的完成面外皮尺寸要求，根據石材在橫梁上的安裝距離，以及橫梁在立柱上的安裝距離，定位立柱離墻距離。

3、根據石材立面分格的尺寸，定位橫梁的上下間距，左右跨度。

接縫打膠

石材接縫應在表面衛生清理后，兩邊貼美紋紙控制縫寬，保證打膠順直，石材拼縫內填塞泡沫棒，膠厚度控制在3mm以上。

與其他工序銜接收口

銜接收口—與鋁合金窗

石材幕墻為上下通視，每層的鋁合金窗以幕墻通視線為準居中定位。保證石材完成面壓或偏離鋁窗框邊5mm，以保證窗扇開啟及打膠蓋口。

銜接收口—與玻璃幕墻

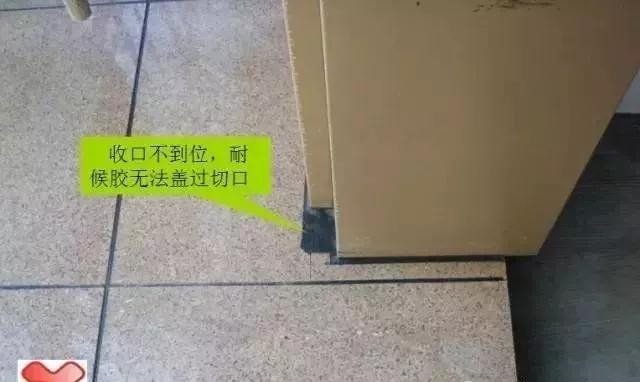

保證石材幕墻完成面壓或偏離幕墻裝飾蓋邊5mm，以保證打膠蓋口。

銜接收口—與陽臺欄桿

石材幕墻為上下通視，每層的鋁合金欄桿以幕墻通視線為準居中定位。先施工欄桿，后交接處石材為欄桿襯鋼套割孔位，收口石材應保證無色差及套割美觀。

銜接收口—與鋁單板

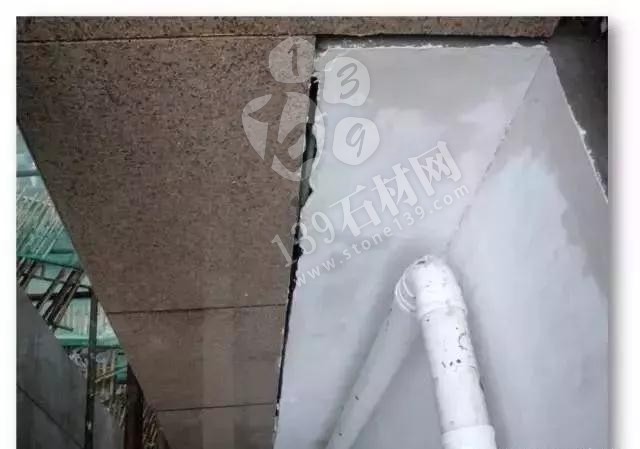

石材幕墻為上下通視，每層的鋁單板以通視線為準居中定位。石材先于鋁單板安裝安裝，切割口應緊貼梁及鋁單板鋼架外皮。否則如上圖。

鋁單板陽臺內側完成面應與石材完成面協調，保證平順過渡。

銜接收口—與墻面涂料

石材幕墻完成面超過外墻涂料基層約5mm左右，保證石材面和涂料面順平。

銜接收口—與陽臺翻口

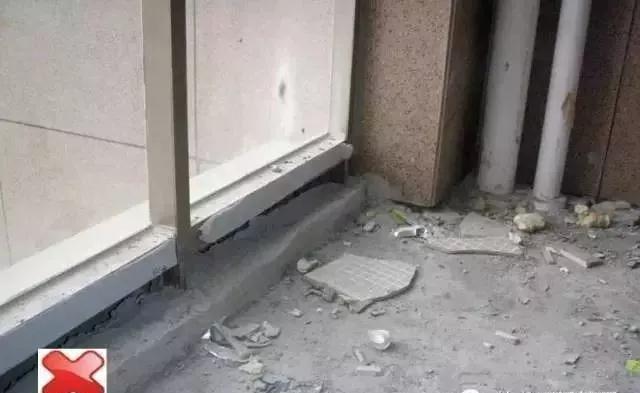

欄桿及石材幕墻安裝前，陽臺的砼翻口擋水應先行施工到位，否則造成上圖中，工序顛倒引起的不合格翻口施工，上下層間存在滲漏隱患。

銜接收口—與地面景觀

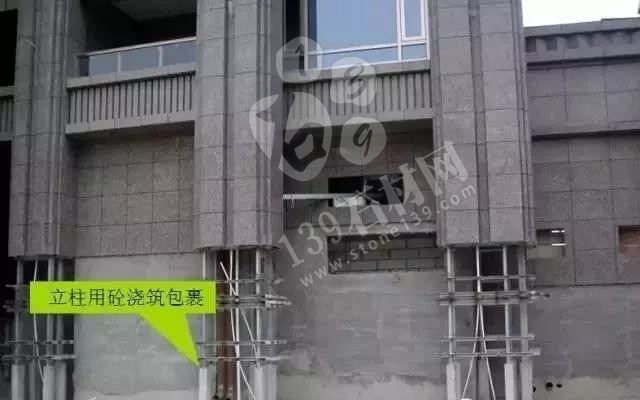

石材幕墻鋼架落地主要受力槽鋼立柱應用砼澆筑包裹，保證回填后耐久性。

柱落地底座標高應與地面景觀協調統一，避免造成上圖中景觀覆蓋底座問題。
