石材產品的背倒粘接加工工藝很常見，常用于臺面板、墻面轉角的加工中。但是由于一些石材表面暗裂紋多，性質脆，加工時崩邊、崩角難以避免，如果工藝方法不正確，加工出的產品質量達不到產品質量要求，導致客戶投訴或退貨，因此正確的加工工藝非常重要。

圖1

圖1為背倒45度角粘接的茶幾，粘接處不磨邊，這種做法產品粘接處出現了崩邊、崩角情況，從圖1上的箭頭所指可以明顯看出膠縫來 ，嚴重地響產品表面質量。

圖2為倒角45度粘接加工，也是石材產品加工中極為常見的加貼邊的方式，這種方式對那些不易崩邊的材料來說是較優的加工工藝，而對那些易崩邊、表面暗裂多的材料來說這種加工工藝不好了，因為表面的崩邊消除不了，影響產品表面質量。

圖3雖然磨了R2的小圓角，對某些不會崩邊、崩角的石材來說OK。但是對于盧卡斯灰、冷翡翠、比利灰、白玉蘭等暗裂多的石材，對那些晶體顆粒大的石材而言，R2或2*2的小斜邊來說還是意義不大，如果按圖4磨更大的R圓角可能更好。

圖4磨R5的圓角或磨3*3的小斜邊基本上可以消除崩邊、崩角嚴重的情況，加工出的產品質量較好，而用磨邊更大點，產品的立體感效果更佳。

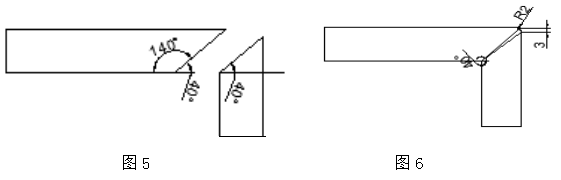

圖5將圖2的背倒45度粘接改進為面板背倒50度角，立板改為背倒40度加工，將粘接縫隙放到側面上（見圖6），然后再磨R2 的圓角，這種做法比圖2、圖3進步多了，值得推廣、使用。

圖7這種做法不采用背倒粘接的方法，用貼邊加工工藝粘接。這種工藝方法減少了背切45加工，減少了工序過程，簡化了加工工藝，縮短加工周期，只要橋切機切板時控制背面的崩邊，加工出的粘接臺面板質量比圖2背倒加工方法更好。這種工藝方法已經在很多的石材生產企業推廣。如果對一些易崩邊的石材底面崩邊難以避免，可以通過修磨、定厚或面板寬度加打磨余量的方法削除。

圖7這種做法的弊端是如果粘接不平整，需要對側面打磨拋光，增加了側面打磨拋光的工作。如果有機器對側面磨光，這種做法還是很好的加工工藝，粘接縫隙小，粘接工藝簡單。圖7的改進方法可以在粘接縫處可以一個3m*2mm的槽來消除粘接偏差，這樣做還可以增加工產品的立體感。

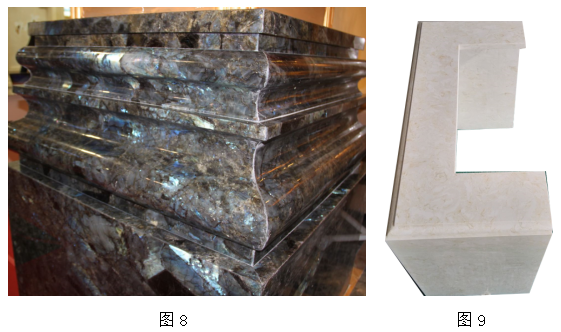

圖8通過背倒拼接安裝的產品，轉角處明顯有條縫隙。主要是因為石材是晶體顆粒狀的材料，背倒時容易崩邊；圖9產品面板與立板是采取直碰粘接的方式。

圖10陽角的拼接是通過背倒磨小R 的方式完成的，看不出崩邊的情況；圖11的洗手臺為背倒粘接方式完成的，粘接的棱處可以看出來同樣磨了R不小于3mm的邊，消除了粘接的棱的崩邊，棱的效果很好

結論：

石材產品背倒粘接工藝，筆者建議采用圖4、圖5、圖7的方法加工。圖7只適合不崩邊或崩邊少的石材，切板時要特別注意控制到零崩邊。用圖4、圖5、圖7這三種方法加工粘接的臺面板可以達到較好的加工質量要求。

作者：晏輝
