旋轉樓梯為石材產品加工難度很大的產品，裝飾藝術性強，產品的附加值高。但是由于石材行業旋轉樓梯的普及性低，懂得旋轉樓梯加工技術的人不多，能夠加工旋轉樓梯的企業更少，因此旋轉樓梯對大多數人來說還是很神秘的，好似蒙著一層面紗。其實旋轉樓梯并沒有這神秘，只要理解了文中闡述的幾個參數，你就明白了旋轉樓梯加工的一半技術了，也算半個行家里手了，與朋友交談時也多了幾分談資了，實際加工時按這幾個參數思考，簡單的旋轉樓梯也就會加工了。

圖1

01

螺旋線

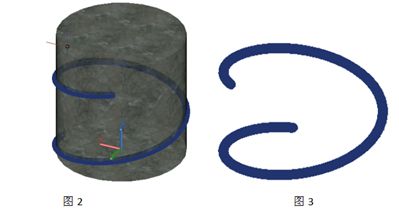

旋轉樓梯就是等距螺旋線沿圓柱旋轉后形成的產品，這是做旋轉樓梯的基礎。

這個圓柱螺旋線是以同圓周成一定的夾角沿圓柱表面而形成的一個空間曲線，用空間解析幾何的數學式表達為X=R×sinθ，Y=R×cosθ，Z=K×t，θ為螺旋線上的某一點在圓柱底面上的投影點與底面圓心連線與X軸的夾角，R為圓柱底面半徑，K為常數。螺旋線在水平方向的投影是圓弧，其展開面是一直角三角形。

02

螺旋角

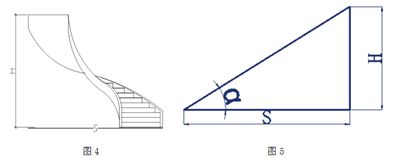

圖5中的α角稱為旋轉樓梯的螺旋角。α=arctgH/S。

03

爬高H

圖5中的H稱為旋轉樓梯的爬高。

04

展開長度S

圖5中S稱為旋轉樓梯的圓弧展開長度。

05

扭曲量

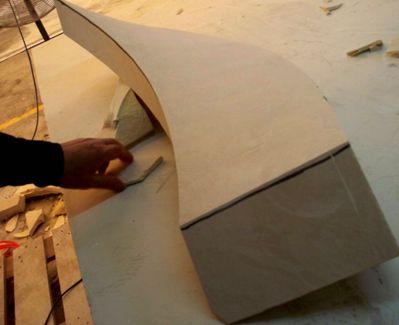

扭曲量是因為螺旋線的高差、及產品的寬度導致的，在生產加工中必須考慮給每件旋轉樓梯產品一個加工余量。扭曲量是旋轉樓梯加工中的最重要的工藝參數，許多的石材加工廠不敢加工旋轉樓梯或旋轉樓梯產品加工有問題基本上是因為沒弄明白扭曲量這個參數所致的。

圖6

06

旋轉方向

旋轉樓梯的旋轉方向是非常重要的。加工旋轉樓梯的時候如果把旋轉樓梯的方向弄錯了，該左旋轉的樓梯加工成了右旋轉了，那就糟糕了。圖4的旋轉樓梯的方向為左旋轉。

旋轉樓梯產品加工沒什么可怕的，也沒什么高深的技術，更沒有深不可測的奧秘，搞明白這6個問題及其參數的意義、作用，旋轉樓梯的加工技術已經掌握了一半了，剩下的就是按這些闡述的參數實際操作一下，就完全掌握了旋轉樓梯的加工了。

作者：晏輝
